Inbetriebnahme diosLOG Box
Schalten Sie den Faro aus.
Schließen Sie das mitgelieferte serielle Datenkabel mit dem 9-poligen (männlich) Stecker an der passenden Buchse auf der Rückseite des Faro an. Stecken Sie anschließend den Stecker des anderen Kabelendes (9-polige Buchse/weiblich) an der passenden Buchse auf der Rückseite der Datenbox an. Ziehen Sie an beiden Steckern die Sicherungsschrauben mit den roten Griffen handfest an.

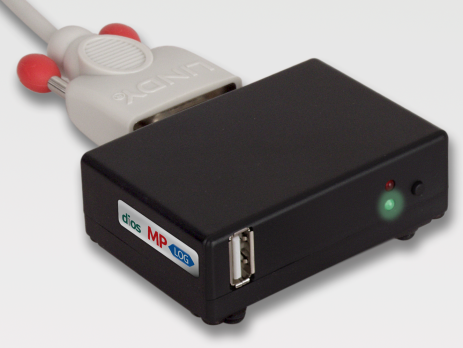

Stecken Sie das mitgelieferte Stecker-Netzteil in eine Wechselstrom-Steckdose und den Koaxialstecker des Niederspannungskabels in die passende Buchse auf der Rückseite der Datenbox. Nach ca. 10 Sekunden leuchtet die untere, grüne Leuchtdiode auf.

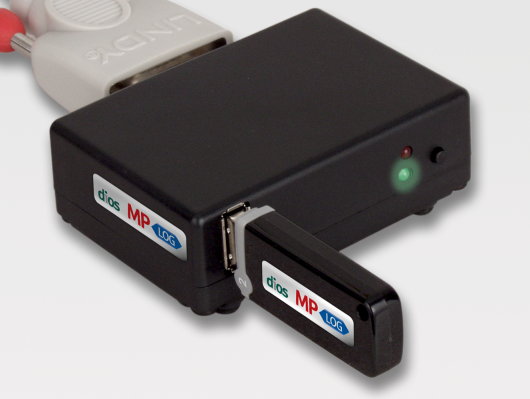

Nach dem Aufleuchten der grünen Leuchtdiode wird der USB-Stick in die USB-Buchse an der Vorderseite der Datenbox gesteckt. Achten Sie dabei auf die richtige Lage des Sticks. Bei richtiger Drehung des Sticks befinden sich die LOG Aufkleber der Box und des Sticks auf derselben Seite.
Verfügt Ihr Sterilisationsgerät NICHT über eine optische Prozessbeurteilung in Form eines Displays oder einer Signallampe, wodurch man direkt ersehen kann, wenn ein Vorgang nicht einwandfreie Prozessparameter oder Störungen aufweist, ist es erforderlich, den dios LOG USB-Stick NACH JEDEM VORGANG auszulesen! Generell empfehlen wir Ihnen das Auslesen des Protokolls und die Prozessbeurteilung nach jedem Vorgang.
Kurz nachdem der USB-Stick an die Box angeschlossen wurde, leuchtet zusätzlich die obere Leuchtdiode rot auf. Das Gerät ist nun empfangs- und speicherbereit.
Kontrollieren Sie vor jedem Prozessstart des Faro, dass die obere Leuchtdiode konstant rot leuchtet und damit die Empfangsbereitschaft des Gerätes signalisiert.
Falls die rote Leuchtdiode nicht leuchtet, ist die Box nicht empfangsbereit und zeichnet somit auch keine Daten auf. In diesem Fall müssen die Kabelverbindungen, das Netzteil und/oder der korrekte Sitz des USB-Sticks geprüft werden.
Starten Sie jetzt einen Arbeitszyklus an dem Faro. Während der Datenaufzeichnung blinkt jeweils kurzzeitig die rote Leuchtdiode.
Um die Protokolle vom USB-Stick auf Ihren Arbeitsplatzrechner zu übertragen, gehen Sie bitte folgendermaßen vor. Warten Sie bis der letzte Sterilisationsprozess komplett abgeschlossen ist, d. h. Sie die letzte Charge entnommen haben. Die obere, rote Leuchtdiode leuchtet konstant. Drücken Sie jetzt den Taster rechts neben den Leuchtdioden. Die rote Leuchtdiode erlischt.
Ziehen Sie den USB-Stick aus der Datenbox. Gehen Sie mit dem USB-Stick zu Ihrem Arbeitsplatz-PC. Stecken Sie den USB-Stick in einen USB-Port des PCs.
