Intebriebnahme diosLOG Box
Schalten Sie den Getinge aus.
Schließen Sie das gelieferte serielle Datenkabel mit dem 9-poligen Stecker (männlich) an der passenden Buchse auf der Rückseite des Getinge an. Stecken Sie den Stecker des anderen Kabelendes (weibliche 9-pol. Buchse) an der passenden Buchse auf der Rückseite der Datenbox an. Ziehen Sie an beiden Steckern die Sicherungsschrauben (rote Griffe) handfest an.

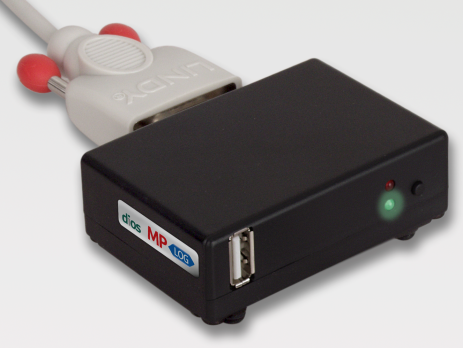

Stecken Sie das gelieferte Stecker-Netzteil in eine Wechselstrom-Steckdose und den Koaxialstecker des Niederspannungskabels in die passende Buchse auf der Rückseite der Datenbox. Nach ca. 10 Sekunden leuchtet die untere, grüne Leuchtdiode auf.

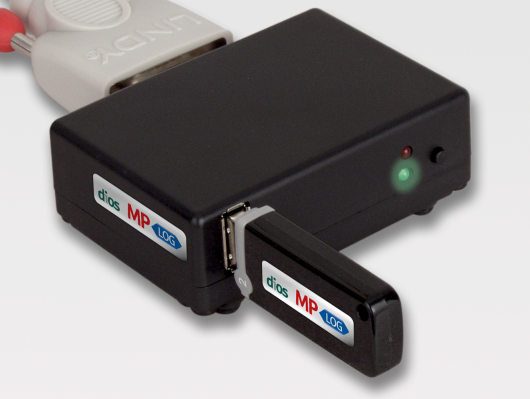

Nach dem Aufleuchten der grünen Leuchtdiode können Sie den USB-Stick in die USB-Buchse an der Vorderseite der Datenbox stecken. Achten Sie dabei auf die richtige Lage des Sticks. Bei richtiger Drehung des Sticks befinden sich der LOG-Aufkleber der Box und des Sticks auf der gleichen Seite.
Verfügt Ihr Sterilisationsgerät nicht über eine optische Prozessbeurteilung in Form eines Displays oder einer Signallampe, wodurch man direkt ersehen kann, wenn ein Vorgang nicht einwandfreie Prozessparameter oder Störungen aufweist, ist es erforderlich, den diosLOG-USB-Stick nach jedem Vorgang auszulesen!
Generell empfehlen wir Ihnen das Auslesen des Protokolls und die Prozessbeurteilung nach jedem Vorgang.
Kurz nachdem der USB-Stick an die Datenbox angeschlossen wurde, leuchtet zusätzlich die obere Leuchtdiode rot auf. Das Gerät ist nun empfangs- und speicherbereit.
Kontrollieren Sie vor jedem Prozessstart des Getinge, dass die obere Leuchtdiode konstant rot leuchtet und damit die Empfangsbereitschaft des Gerätes signalisiert.
Falls die rote Leuchtdiode nicht leuchtet, zeichnet die Box KEINE Daten auf!
In diesem Fall müssen die Kabelanschlüsse, das Netzteil und der korrekte Sitz des UBS-Sticks überprüft werden.
Starten Sie jetzt einen oder mehrere Arbeitszyklen an dem Getinge. Während der Datenaufzeichnung blinkt jeweils kurzzeitig die rote Leuchtdiode.
Um die Protokolle vom USB-Stick auf Ihren Arbeitsrechner zu übertragen, gehen Sie bitte folgendermaßen vor:
Warten Sie bis der letzte Sterilisationsprozess komplett abgeschlossen ist, d.h. Sie die letzte Charge entnommen haben. Die obere, rote Leuchtdiode leuchtet konstant. Drücken Sie nun den Taster rechts neben den Leuchtdioden. Die rote Leuchtdiode erlischt.
Ziehen Sie jetzt den USB-Stick aus der Datenbox.
